RP+ Planetary gearbox

  • RP+ planetary gearbox with output flange

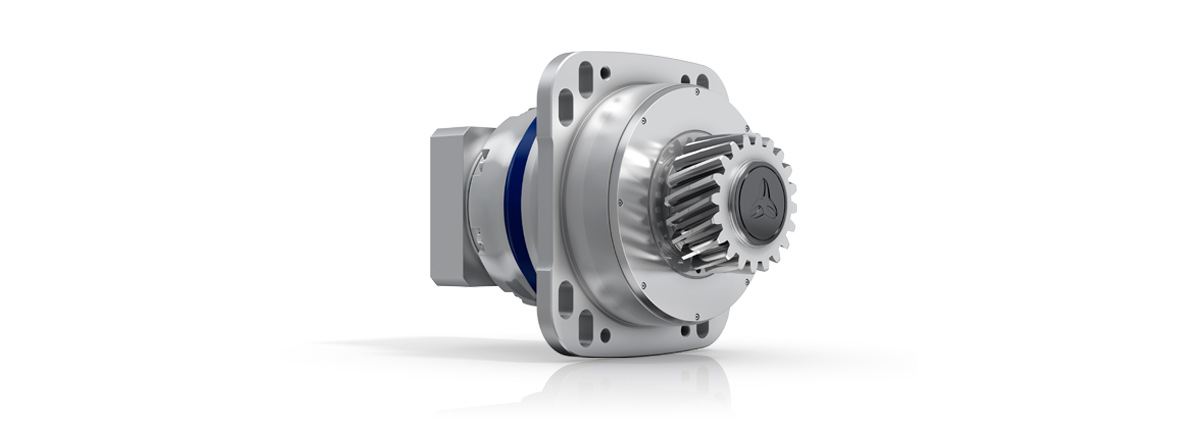

  • RP+ planetary gearbox with pinion

The high-precision powerhouse

This gearbox series sets standards in terms of power density, modularity and easy installation. It is used in all applications where the individual requirements far exceed what has previously been possible. RP+ gearboxes combine all the advantages of the familiar gearbox series:

- Reduced backlash of ≤ 1 arcmin

- Maximum power density

- Extremely smooth-running thanks to helical toothing

Please contact your responsible sales engineer or contact us for further information or CAD datas via mail info@wittenstein-alpha.de.


Downloads

Customised solutions

We will be happy to develop a solution for you that is tailored to your drive needs. You benefit from our years of experience, our highly skilled staff and our comprehensive service catalog. Please contact us.

Contact form

WITTENSTEIN Ltd. - 3 The Glades. Festival Way

WITTENSTEIN Ltd.

3 The Glades. Festival Way

Stoke on Trent. Staffordshire. ST1 5SQ

  • Your benefits
  • Technical data
  • Options



EigenschaftenRP+
MF-Version / MA-Version
Leistungsdichte++++

Positioniergenauigkeit
(z.B. verspannte Antriebe)

++++
hochdynamische Applikationen+++
Verdrehsteifigkeit++++
platzsparende Konstruktion+++
Montagefreundlichkeit++++





  RP+
MF-Version / MA-Version
Übersetzungi3 - 220
Anzahl der Baugrößen5

Max. Verdrehspiel

jt [Nm/arcmin]Standard
≤ 1
  Reduziert
≤ 1
VerdrehsteifigkeitCt21[Nm/armin]123 - 2000
Max. DrehmomentT [Nm]540 - 10450
Max. Antriebsdrehzahln1Max [rpm]6250
Max. KippmomentM2KMax [Nm]34000



 RP+
MF-Version / MA-Version
Form des Abtriebs
Flansch
Systemabtrieb
Form des Antriebs
Motoranbauversion
Ausführung
lebensmitteltaugliche Schmierung
Massenträgheitsoptimiert
Zubehör
Zahnstange
Ritzel

a) Leistungsreduzierung: Technische Daten auf Anfrage erhältlich

b) Bitte Rücksprache mit WITTENSTEIN alpha
